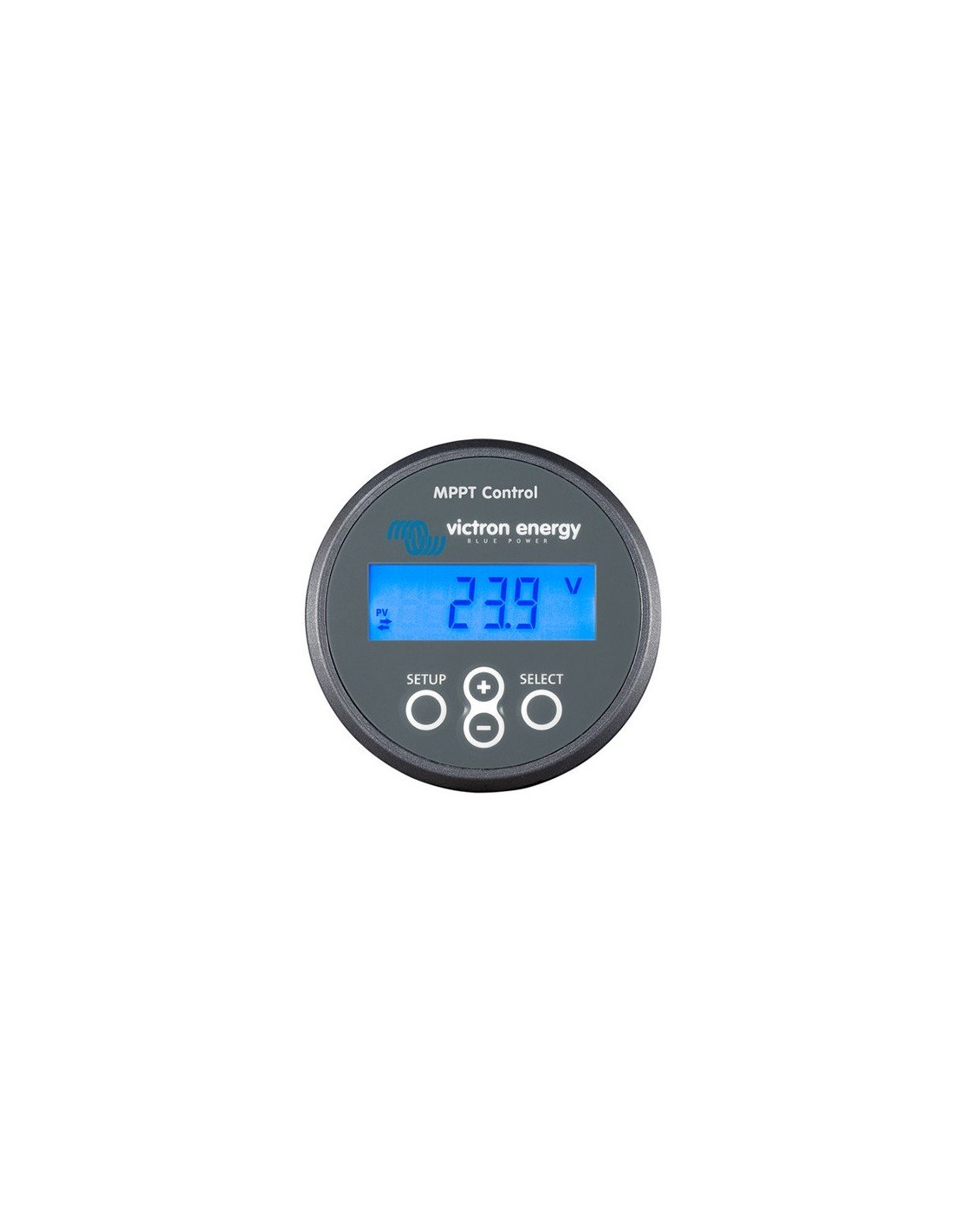

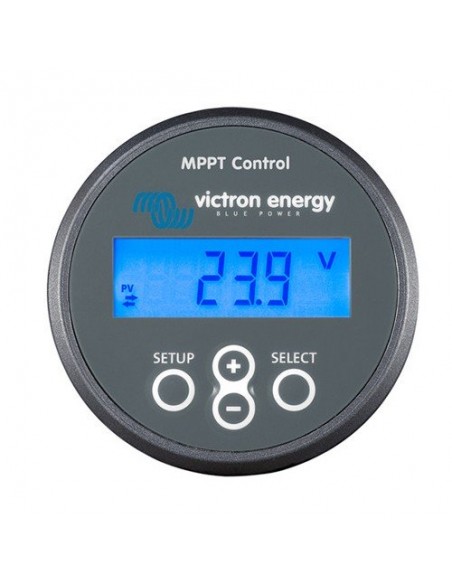

MPPT Control für BlueSolar MPPT Laderegler Modell: SCC900500000

The MPPT Control lets you see the status as well as setup all BlueSolar MPPT Charge Controllers that have a VE.Direct communications port. The new MPPT Control is mounted in the familiar BMV-700 series housing, maintaining a consistent and professional look to your panels and systems monitoring equipment.
See the user and installation manual as well as our MPPT Control blog post for more information.
To easily mount the MPPT Control on a wall, instead of flush mounted in a panel, use one of our wall mount enclosures. See the related products slider below.

    •  View live status information, including solar watts, battery voltage, charge current, load current and more.

    •  View historical information:
        •  A. All-time values
        •  B. 30-day historical values

    •  MPPT setup

Spezifikation

Modell: SCC900500000

MPPT Control

Spannungsbereich Stromversorgung: 6,5 - 95 VDC (Battery powered) - 5V (VE.Direct powered)

Stromaufnahme; Hintergrundbeleuchtung aus: <4mA

Betriebstemperaturbereich: -20 +50°C (-40 - 120°F)

Installation & Abmessungen

Installation Flachmontage

Vorderseite: 63 mm Durchmesser

Frontblende: 69 x 69 mm (2,7 x 2,7 Zoll)

Durchmesser Gehäuse: 52 mm (2,0 Zoll)

Tiefe Gehäuse: 31 mm (1,2 Zoll)

Garantie

2 Jahre Garantie

Zertifizierungen

Spezifikation

Installation

Übertragungskabel

Verbinden Sie die MPPT Control über ein VE.Direct-Kabel mit dem BlueSolar MPPT Laderegler. Bitte beachten Sie, dass dieses Kabel nicht mitgeliefert wird und separat erworben werden muss.

Stromkabel mit Inline-Sicherung
Das Anschließen des mitgelieferten Stromkabels ist nur notwendig, wenn ein MPPT 75/50, 100/50 oder 150/35 verwendet wird und seine Teilenummer mit SCC01 beginnt. Die älteren Versionen schalten sich nachts ab. In diesem Fall verwenden Sie das abgesicherte
Stromkabel, um die MPPT-Control direkt über die Batterie zu versorgen. Auf diese Weise wird die MPPT-Control weiter mit Strom versorgt, auch, wenn der MPPT abgeschaltet ist und der zuletzt übermittelte Status, der Verlauf und die Einstellungen des MPPT können auch noch nach Anbruch der Dunkelheit eingesehen werden.
Der Anschluss dieses Stromkabels ist bei allen anderen Modellen nicht notwendig, weder für das SCC02 noch für spätere Versionen der vorgenannten Modelle.

Gehäuse zur Wandmontage
Es stehen optional Gehäuse zur Wandmontage zur Verfügung, um die MPPT-Control einfach an der Wand anzubringen, anstelle sie durch ein Paneel einzubauen.

		Download
User Manual DE [LINK]   Declaration of Conformity CE EN [LINK]
