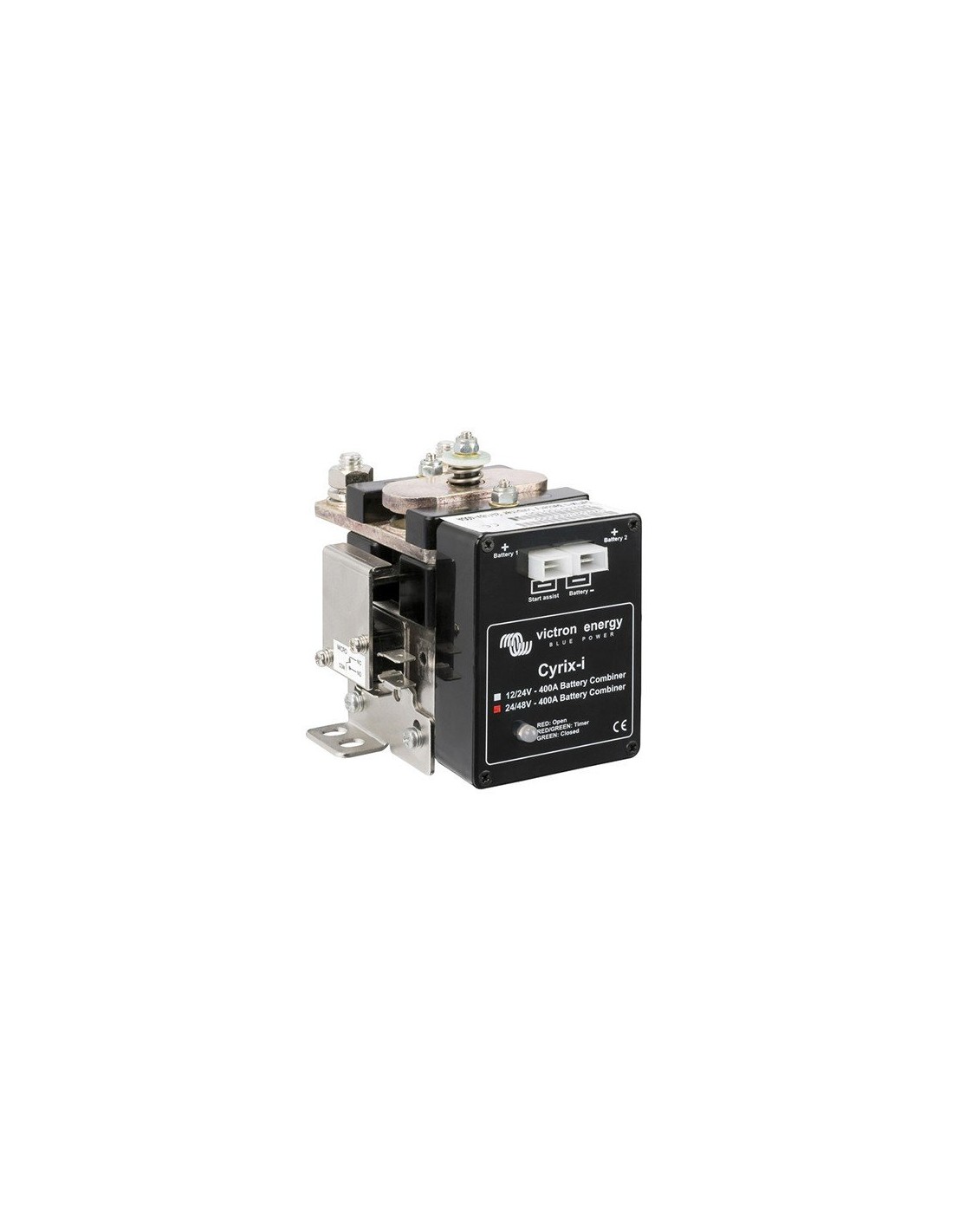

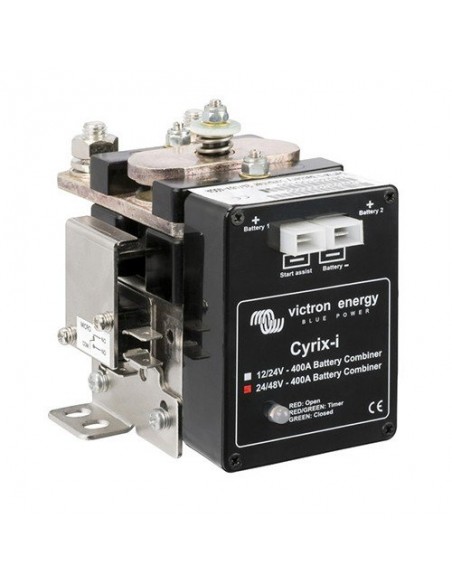

Cyrix I 24/48V 400A
Code: CYR020400000
|
| |
|
|
| |
|
|
Die Cyrix-i Batterie Steuerung ist die Alternative zu Trenndioden. Da es praktisch keinen Spannungsverlust gibt entfällt die sonst zum Verlustausgleich übliche Erhöhung der Ladespannung an der Lichtmaschine oder am Ladegerät.
Eigenschaften
| Modell: CYR020400000 |
| Spannungs- und Stromstecker: 24V-48V 400A |
| Eigenverbrauch: 4mA |
| Arbeitsbereich: 16-72 VDC |
| Trennen Spannung: Da 22 V a 25,7 V e da 44 V a 48 V |
| Versorgungsspannung: Mit intelligenten Erfassung der Trend von 26 V a 27,6 V e da 48 V a 51 V mit intelligenter Erkennung des Trends |
| StartAssist: Ja (Cyrix bleibt für 30 Sekunden aktiv) |
| Verbindungsschrauben und Anschlusskabel : 13mm (M6) |
| Schutzart: IP54 |
| Gewicht: 900g |
| Abmessungen (H x B x s) mm: 78 x 102 x 110 |
Garantie
 |
2 Jahre Garantie |
Zertifizierungen
Elektrische Spezifikation
| - |
Systemspannung 12V-24V bis zu einem Maximum von 120A im Büro mit Selbstausrichtung
|
| - |
Automatisch trennt die Batterie, wenn sie die Mindestspannung oder das Gesetz der übermäßigen Schwankungen im Download erreicht, und Sie hängen sich, als er die folgenden Spannungen 13V für 12V-Systeme und 26V für 24V-Systeme hört, ein Zeichen, dass die Batterie geladen wird.
|
| - |
Priorität laden die Starterbatterie
|
| - |
Bidirektionale Spannungsmessung und Stromversorgung von beiden Batterien
|
Funktionsdiagramm
Neu: zukunftsweisende Batterieüberwachung verhindert ungewollte Schaltvorgänge
Bei einigen Batterie-Steuerungsrelais werden bei kurzzeitig hohen Strömen Trennvorgänge ausgelöst. Es kann auch vorkommen, dass eine große aber leere Batteriegruppe nicht verbunden werden kann, weil durch den Spannungsabfall beim Zuschalten der Schwellenwert für Abschalten unterschritten wird. Die im Cyrix-i hinterlegte Software bezieht sich nicht nur auf Spannungswerte und feste Zeitintervalle. Vielmehr berücksichtigt Cyrix-i den Trend (Spannung/Zeit – Verläufe) und greift nur dann ein, wenn der Trend sich über ein bestimmtes Zeitintervall verändert. Die Zeitverzögerung ist proportional zur Spannungsabweichung vom Trendverlauf.
Automatische Bereichswahl bei 12/24V und 24/48V
Cyrix-i erkennt automatisch die anliegende Systemspannung.
Vorrangschaltung für die Starter Batterie
Typischerweise ist die Lichtmaschine direkt mit der Starterbatterie verbunden. Die Bordnetzbatterie, eventuell die Bugstrahlbatterie und andere werden über Cyrix-i Geräte verbunden. Erst wenn die Starterbatterie die entsprechende Spannung erreicht hat, schaltet Cyrix-i die anderen Batterien zur Parallelladung hinzu.
Bidirektionale Spannungsmessung und Leistungsversorgung
Cyrix-i misst die Spannungswerte der angeschlossenen Batteriegruppen. Es reagiert also typischerweise auch dann, wenn die Bordnetzbatterie durch ein Ladegerät geladen wird.
Das Cyrix-i hat eine zweifache Stromversorgung. Es arbeitet also auch dann, wenn eine der angeschlossenen Batterien Unterspannung für den Cyrix-i Betrieb hat.
Zur Vermeidung ungewollter Schaltvorgänge während der Installation oder nach Lösung des Batterieanschlusses wird Cyrix-I nicht schalten, wenn der Spannungswert von einer der beiden Batterieanschlüsse auf weniger als 2V (12V Batterie), 4V (24V Batterie) oder 8V (48V Batterie) fällt.
Parallelanschluss im Notfall
Das Cyrix-i kann auch über einen Druckschalter eingeschaltet werden (Cyrix-i bleibt dann für 30 Sek. eingeschaltet). Außerdem gibt es einen Schalter zur manuellen Parallelschaltung der Batterien. Dies ist besonders dann hilfreich, wenn in einem Notfall die Starterbatterie leer oder beschädigt sein sollte.
