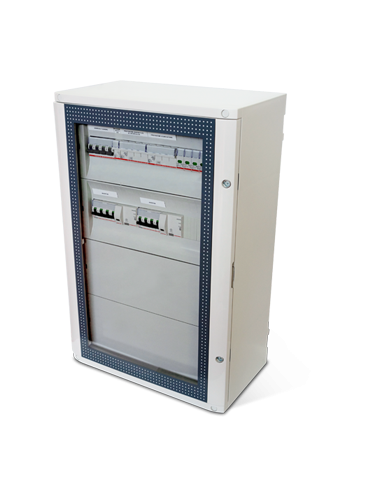

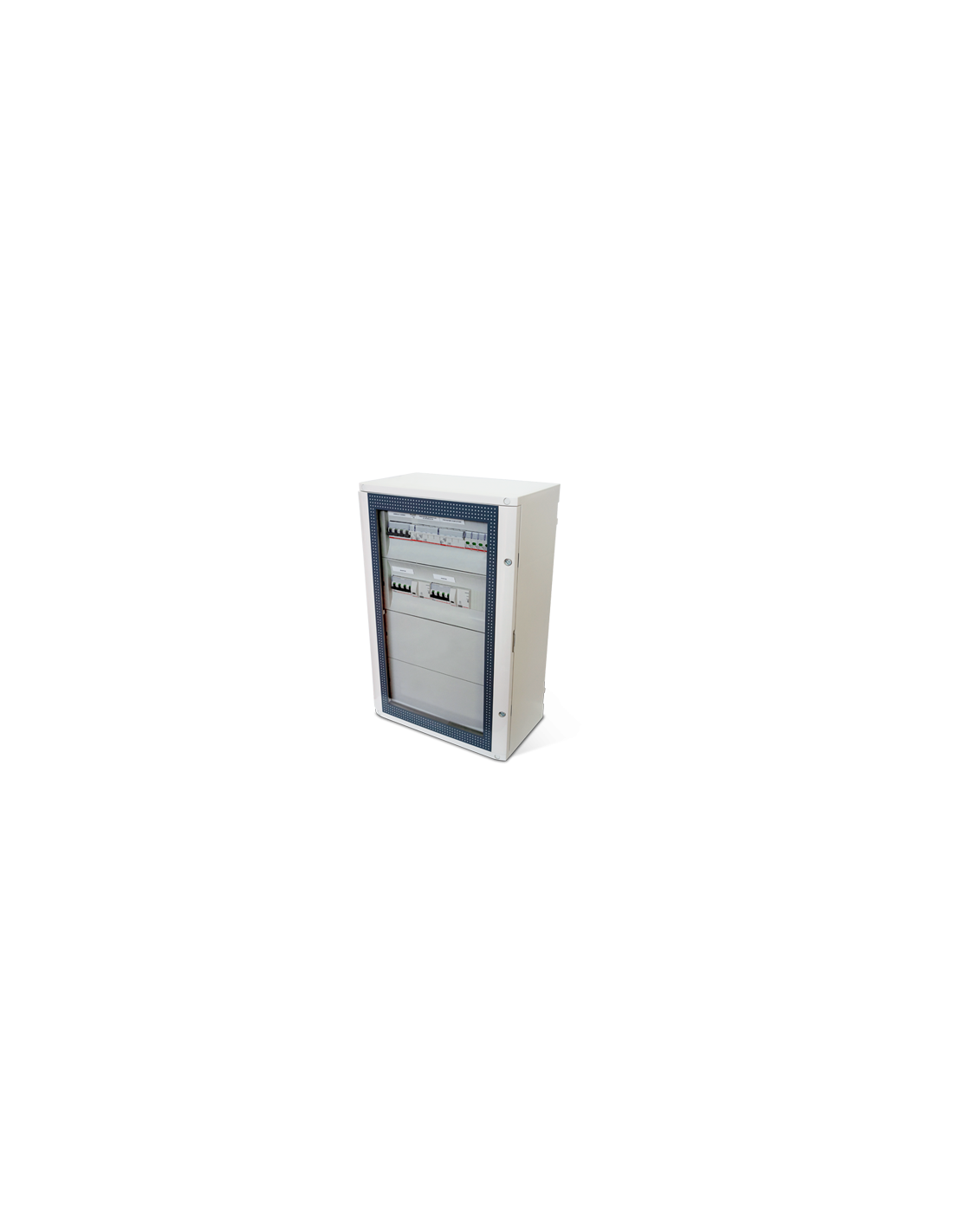

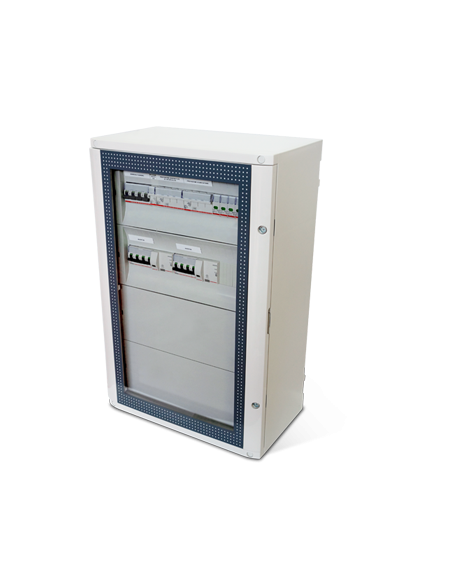

ELECTRICAL INTERFACE von 20KW 2 WECHSELRICHTER für SOLAR-Photovoltaik

Puntoenergia Italia srl, ist verantwortlich für den Vertrieb von Malerei, Gemälde, Gemälde von parallelen Wechselrichter-Schutz und Netzwerk-Schnittstelle.

Alle Platten eignen sich für Außenaufstellung mit Schutzart IP65, pvc.

Die Verdrahtung erfolgt mit einpoligen Kabel, richtig Größe nach dem System.

 Jede Komponente wird signiert in Referenz Schaltplan ebenso wie Klemmen, Draht, Kennzeichnung, Ausrüstung und die Klemmleisten erfolgt über Plotter.

Der sorgfältige Auswahl der Ausrüstung, aus denen die Schalttafeln erfolgt unter Beachtung der Vorschriften CEI 17-13/1-1, CEI EN60439-82-4/EN61173,-17/EN61277 CEI82.

Elektrische AC-Panel soll den Ausgang der DC/AC Wandler zu schützen.

Bestehend aus einem oder mehreren differenziellen Leistungsschalter, entsprechend der Anzahl der Wechselrichter, einphasige Systeme oder bipolar 4-poliger Drehstrom-Systeme mit Kurve und Funktionen abhängig von der Größe der Anlage

Netzwerk-Interface-Karten

Der letzte Teil einer Photovoltaikanlage ist das Netzwerk-Schnittstelle-Framework vermitteln Sicherheit Rahmen Ausgänge Wechselrichter in einer einzigen Zeile, und dann an das Stromnetz angeschlossen werden muss.

Bestehend aus einem Isolator-Switch, 2-polig einphasig oder 4-poliger Drehstrom-Systeme mit Kurve und Features dimensioniert basierend auf der Anlage in Bezug auf die Leistung einer Photovoltaik-Anlage, die Netzwerkschnittstelle ist ausgestattet mit elektrische Schutzeinrichtung nach ENEL.

In einem einzigen Wechselrichter-Systeme der Wechselrichter Ausgabe Rahmen und die Rahmen-Netzwerkschnittstelle kann eine Einheit werden.

Wichtiger Hinweis: Sie fühlen sich ausgeschlossen von der Versorgung-Counter und TA UTF-Zertifikate-Technische Daten

Macht

 -20 kWp

Dreiphasen-Wechselrichter -2
Isolator-Switch (General quAdro) -63A
Shunt-Reise (Follow-on-Befehl) -230V
Fuse Holder 1 p + N-Switch (zusätzliche Absicherung) -Sicherung 10 A
Trennen von Sicherung wechseln, 3P + N (Spannung-Schutzrelais, Schnittstelle) -Sicherungen 10 A
Sicherung trennen Switch 3 p + N (zum Überspannungsschutz Schutz) -32 A Sicherung
Überspannung Schutz-15 kA-Drehstrom-Schütz 4P (Schnittstellengerät)-50A-AC3/100A-AC1
-Interface-Relais gemäß CEI-021Schutzschalter (um den Umrichter zu schützen)
 -n. 2 6 4x20A kA
Differentialsperre (um den Umrichter zu schützen) -n. 2 bis 300 mA Klasse
Schutzart -IP 66Panel-Maßnahmen-700 x 260 x 460 mm (BxHxT (mm))
