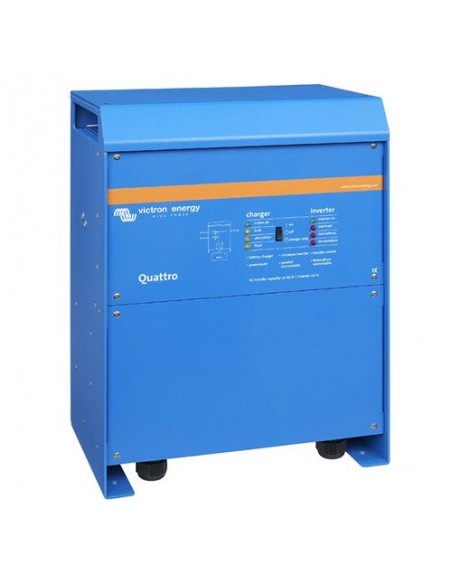

48/5000/70-100/100 D'ONDULEUR TRIPHASÉ BATTERIE CHARGEUR VICTRON QUATTRO
48/5000/70-100/100 D'ONDULEUR TRIPHASÉ BATTERIE CHARGEUR VICTRON QUATTRO

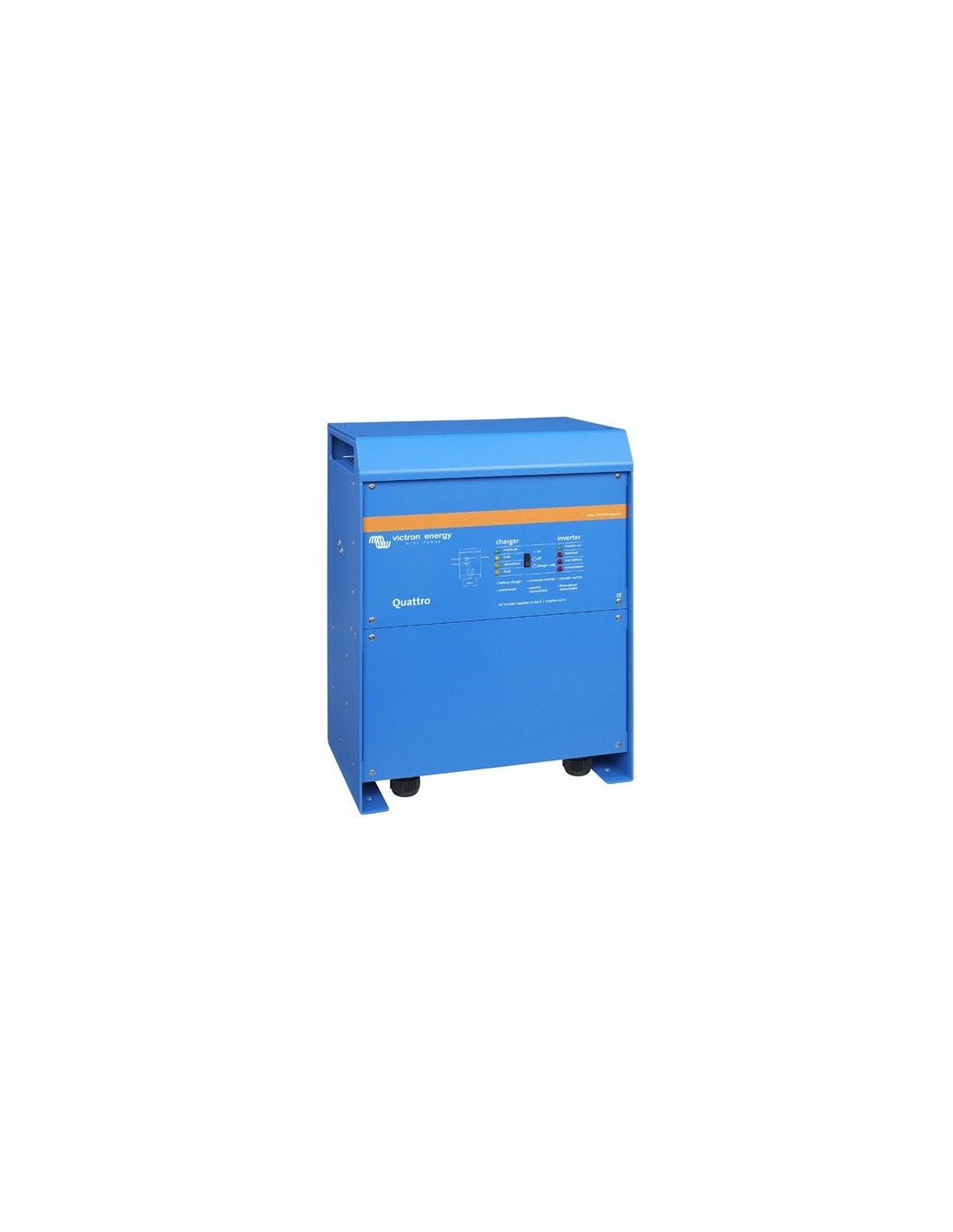

Convertisseur/Chargeur 4000W 48V 5000VA Victron Energy Quattro 48/5000/70-100/100

QUA485021010
1 782,75 €
TTC 10 %

1 620,68 € Vat excl.

Deux entrées CA avec un commutateur de transfert intégré
Le Quattro peut être connecté à deux sources CA indépendantes : par exemple le réseau public et un générateur, ou bien deux générateurs. Le Quattro se connectera automatiquement à la source active.



Convertisseur Quattro 4000W 48V 5000VA

48/5000/70-100/100

Deux entrées CA avec un commutateur de transfert intégré
Le Quattro peut être connecté à deux sources CA indépendantes : par exemple le réseau public et un générateur, ou bien deux générateurs. Le Quattro se connectera automatiquement à la source active.

Deux sorties CA
La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de quai ou du générateur, le Quattro prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne seront pas perturbés.
La deuxième sortie n’est sous tension que lorsqu'un courant CA est disponible sur l'une des entrées du Quattro. Des charges qui ne déchargeraient pas la batterie – par exemple un chauffe-eau – peuvent être connectées à cette sortie.

Caractéristiques Techniques

Exemple de connexion: QUA485021010
Décharge la fiche technique du produit

Garantie

Garantie de 2 ans

Exemple de connexion




Caractéristiques

Puissance virtuellement illimitée grâce au fonctionnement en parallèle
Jusqu'à 6 Quattro peuvent fonctionner en parallèle. Par exemple, six unités 48/10000/140 fourniront une puissance de 54 kW / 60 kVA en sortie et 840 A de capacité de charge.

Configuration triphasée
Trois unités peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu'à 6 séries de trois unités peuvent être raccordées en parallèle pour fournir une puissance de convertisseur de 162 kW / 180 kVA et plus de 2500 A de capacité de
charge.

PowerControl – S’adapter aux limites d’un générateur, du quai ou du secteur
Le Quattro comporte un chargeur de batteries très puissant Il va donc demander de fortes intensités aux branchements du générateur ou du quai (16 A par Quattro de 5 kVA en 230 VCA). Une limite de courant peut être configurée sur chaque entrée CA.
Le Quattro prend alors en compte la demande de puissance d'autres charges CA en sortie et n'utilisera l'excédent que pour la charge, évitant ainsi toute surcharge du secteur ou du générateur.

PowerAssist – Davantage de puissance du quai ou du générateur
Cette fonction donne une dimension supplémentaire au principe du PowerControl en permettant au Quattro de compléter la capacité de la source alternative. En cas d'une demande de forte puissance de pointe, souvent requise pour une courte durée, le Quattro fournit à travers les batteries la puissance permettant de compenser le manque d'alimentation provenant du secteur ou du générateur. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger les batteries.

Énergie solaire.
Énergie CA disponible même en cas de défaillance du réseau Le Quattro peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative.
Un logiciel de détection de perte de secteur est disponible.

Configuration du système
- Dans le cas des applications autonomes, il est possible de modifier des paramètres en quelques minutes à l'aide de la procédure de configuration par des interrupteurs DIP.
- Des applications en configuration parallèle ou triphasée peuvent être configurées avec les logiciels VE.Bus Quick Configure et VE.Bus System Configurator.
- Les applications d'autoconsommation, de réseau interactif et hors-réseau impliquant des convertisseurs rattachés au réseau et/ou des chargeurs solaires MPPT peuvent être configurées avec des assistants (logiciel spécifique pour des applications spécifiques).

Suivi et contrôle à distance
Victron Ethernet Remote, Victron Global Remote et le tableau de commande Color Control.
Les données peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management).

Manual, Fiche Technique et Certifications

Data Sheet FR [LINK]

Pour tous les autres documents à télécharger, s'il vous plaît visitez le site web: [www.victronenergy.com]

Assistance

  Pour le service ou la configuration de l'installation téléphonique
0882 22 82 47
  Pour une assistance technique, écrivez á
[email protected]
Code Produit
QUA485021010
Connexion 230 VCA
Bolts M6
Modèle
Quattro
PowerControl
yes
PowerAssist
yes
Sortie
Tension de sortie : 230 VCA , Fréquence : 50 Hz
Puissance de sortie du convertisseur à 25°C (VA) (3)
5000
Puissance de sortie en continue à 25°C (W)
4000
Puissance de sortie en continue à 40°C (W)
3700
Puissance de sortie en continue à 65°C (W)
3000
Puissance de crête (W)
10000
Efficacité maximale (%)
95
Puissance de charge zéro (W)
35
Consommation à vide en mode AES (W)
30
Consommation à vide en mode recherche (W)
15
Tension de charge « absorption » (V CC)
57.6
Tension de charge « Float » (V CC)
55.2
Courant de charge de batterie de service (A) (4)
52.8
Courant de charge de batterie de démarrage (A)
4 (modèles 12 V et 24 V uniquement)
Sonde de température de batterie
Yes
Sortie auxiliaire (5)
50
Relais programmable
3x
Protection
court-circuit en sortie surcharge,tension de batterie trop élevée tension de batterie trop faible,température trop élevée, 230 VCA sur sortie du convertisseur ondulation de la tension d'entrée trop haute
Port de communication VE.Bus
Pour un fonctionnement en parallèle ou triphasé, suivi à distance et intégration du système
Port de communication universel
2x
Interrupteur on/off à distance
Si
Caractéristiques communes BOÎTIER
Material & Colour: aluminium (blue RAL 5012) Protection category: IP 21
Raccordement batterie
4 boulons M8 (2 connexions positives et 2 négatives)
Dimensions (D x W x H)
444 x 328 x 240 mm
Net Weight
19 Kg
Rated Power W
4000
Battery Voltage V
48 V
8380098970044
