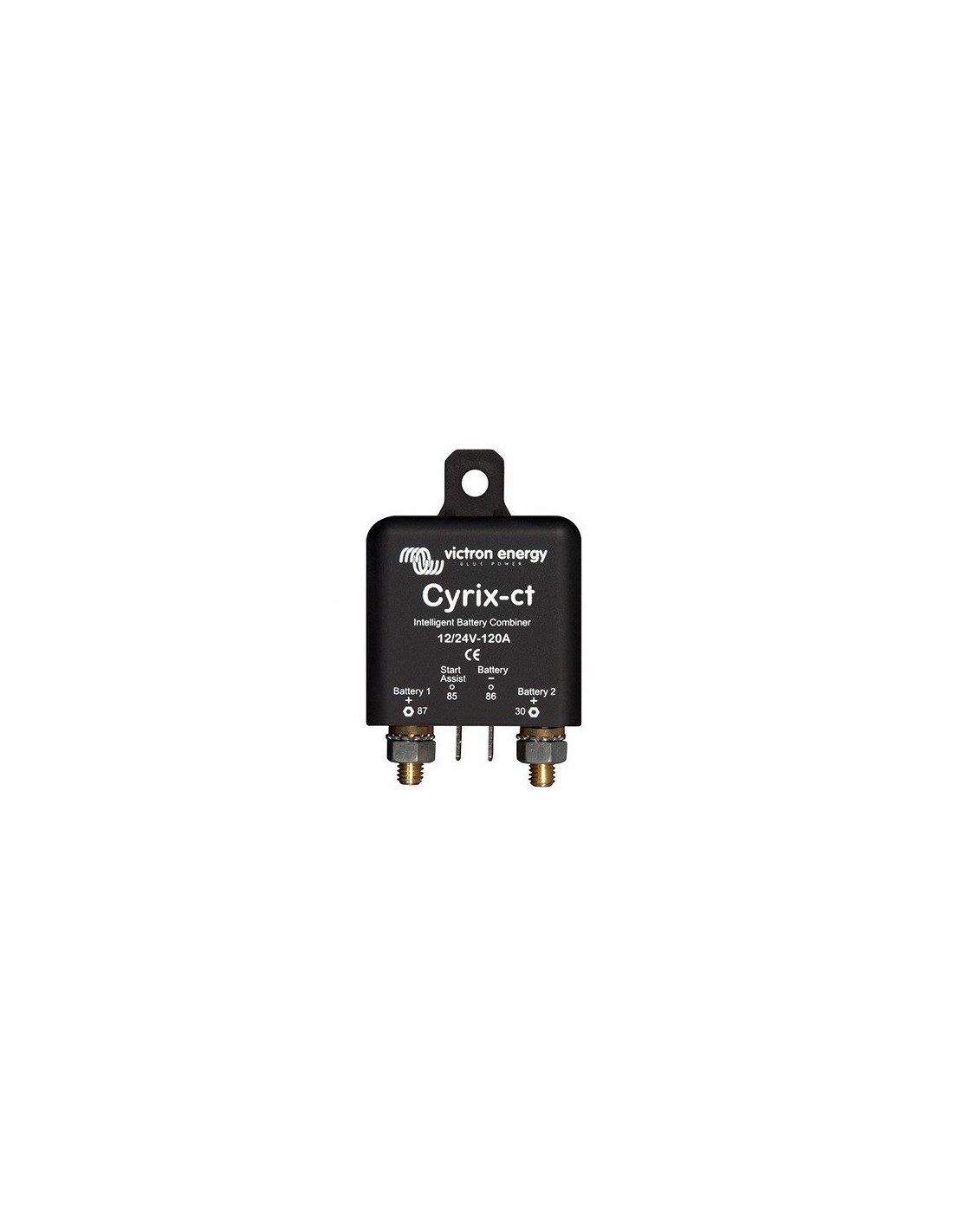

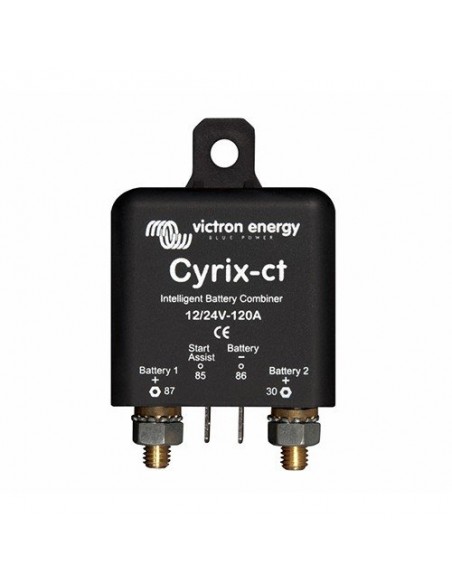

Cyrix Ct 12/24V 120A Modele: CYR010120110R

Les coupleurs de batteries Cyrix sont une excellente solution de remplacement pour les séparateurs à diodes. Leur principale caractéristique est qu'ils ne présentent presque aucune chute de tension, évitant ainsi d'avoir à corriger les tensions de charge des alternateurs ou des chargeurs de batterie.

Caractéristiques

Modele: CYR010120110R

Tension et prise de courant: 12V-24V 120A

Consommation interne: 12V= 220mA 24V= 120mA

Tension Deconnecter: Da 11 V a 12,8 V e da 22 V a 25,7 V

Tension d'alimentation: Avec la détection intelligente de la tendance de 13 V à 13,8 V et 26 V à 27,6 V avec déétection intelligente de la tendance

StartAssist: Oui (Cyrix reste active pendant 30 secondes)

Boulons de connexion et le raccordement des cables: 13mm (M6)

Protection: IP54

Poids: 110g

Dimensions (H x L x s) en mm: 46 x 46 x 80

Garantie

Garantie de 2 ans

Certifications

Caractéristiques électriques

-	Tension du système 12v-24v jusqu'à un maximum de 120A dans le bureau avec auto-alignement
-	déconnecte automatiquement la batterie quand il atteint la tension minimum ou la loi des fluctuations excessives dans le téléchargement, et vous vous raccrochez comme il entend les tensions suivantes 13V pour systèmes 12V et 26V pour systèmes 24V, un signe que la batterie est chargée.
-	Priorité charger la batterie de démarrage
-	Détection de tension bidirectionnelle et l'alimentation des deux batteries
-	Protection contre la surchauffe (en raison par exemple. Surcharge permanente)

Diagramme de fonction

Un contrôle de batterie intelligent pour éviter les commutations non souhaitées.
Certains coupleurs de batterie (également appelés Relais contrôlé par tension, ou Relais de charge auxiliaire) déconnecteront une batterie en cas de charge présentant un ampérage trop élevé, bien que peu longtemps. Un coupleur de batterie peut aussi échouer à connecter un grand banc de batterie qui est déchargé, car, dès que les batteries sont connectées, la tension CC chute immédiatement en dessous de la valeur de désactivation. Le logiciel du Cyrix-ct 12/24 fait bien plus que simplement connecter et déconnecter en fonction de la tension de batterie et d’un temps de retard fixé. Le Cyrix-ct 12/24 prend aussi en compte la tendance générale (augmentation et baisse de la tension) et il inverse une action précédente seulement si la tendance s’est inversée pendant une certaine période de temps. Le temps de retard dépend de l’écart de tension par rapport à la tendance

Priorité à la batterie de démarrageDans une installation type, l'alternateur est directement relié à la batterie de démarrage. La batterie de service et éventuellement un propulseur d'étrave et d'autres batteries sont tous raccordés à la batterie de démarrage par des coupleurs de batteries Cyrix. Lorsqu'un Cyrix détecte que la batterie de démarrage a atteint sa tension d'enclenchement, il se ferme pour permettre la charge en parallèle des autres batteries.

Perception de tension bidirectionnelle et alimentation de puissance à partir des deux batteries
Le Cyrix surveille la tension des deux batteries raccordées. Par conséquent, il s'enclenchera également lorsque, par exemple, la batterie de service est chargée par un chargeur de batteries. Le Cyrix-ct 12/24 dispose d’une double alimentation de puissance. Il se fermera aussi si la tension sur l’une des batteries est trop basse pour faire marcher le Cyrix. Afin d’éviter un fonctionnement non désiré au cours de l'installation ou si une batterie a été déconnectée, le Cyrix-ct 12/24 ne se fermera pas si la tension sur l'une des deux connexions de batteries est inférieure à 2 V (batterie de 12 V) ou de 4 V (batterie de 24 V).

Connexion en parallèle en cas d’urgence (StartAssist)
Le Cyrix peut aussi être enclenché avec un bouton poussoir (le Cyrix reste enclenché pendant 30 s) ou avec un interrupteur pour connecter les batteries en parallèle manuellement. Ceci peut être très utile en cas d’urgence quand la batterie de démarrage est déchargée ou endommagée.
